制冷循環過程
來源：上秋制冷
作者：
發布時間：2021-08-12
1054次瀏覽

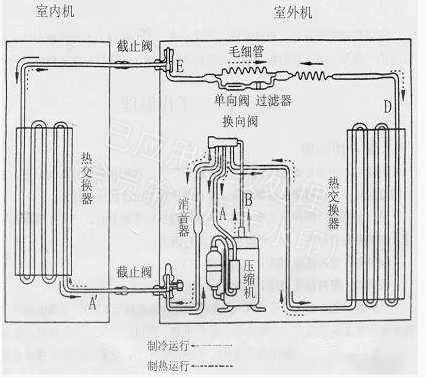

蒸氣壓縮循環原理圖：
1.制冷循環過程：（R22）
（1）
壓縮機部分（A→B）：制冷劑從壓縮機吸氣口進入時為低溫、低壓的氣體（壓力為4～6kgf/cm2、溫度為5～15℃），經壓縮后，變?yōu)楦邷亍⒏邏旱臍怏w（壓力為16～22kgf/cm2、溫度為80～110℃）。
（2）
冷凝器部分（B→D）：制冷劑從壓縮機排氣管經過四通閥（冷暖型）進入冷凝器，經室內軸流風扇把熱量帶走，溫度降低。高溫氣體逐步變?yōu)闅庖簝上酄顟B(tài)，最后冷凝器出口處為常溫、高壓液體。溫度比環境溫度約高5℃，但制冷劑在冷凝器內壓力基本不變。
（3） 毛細管部分(D→E)：制冷劑從冷凝器出口進入單向閥(冷暖型〉經毛細管節流、降壓,通過高壓閥進入連接管(液管〉。在毛細管出口處為低溫、低壓的氣液兩相制冷劑(開始汽化)。溫度約為5℃,壓力約為5~6kgf/cm2,手摸上去感覺很涼。
（4）
蒸發器部分(E→A,)：制冷劑從連接管進入蒸發器,由氣液兩相狀態逐步汽化為飽和蒸汽,同時吸收周圍空氣的熱量,達到制冷目的。在蒸發器出口處為低溫,低壓的氣體。溫度為5～10℃,壓力與進口處相比,基本不變。
（5） 回氣管部分(A'→A)：制冷劑從蒸發器出口經連接管〈回氣管)到室外機低壓閥,再通過四通閥(冷暖型)進入壓縮機的氣液分離器到吸氣口,完成一個循環。此時的低溫、低壓氣體與蒸發器出口處相比,壓力基本不變,溫度稍有上升(約增加5℃,主要是連接管吸收了一部分熱量)。
制冷時：室內蒸發器吸熱量（制冷量）＋壓縮機消耗功率＝室外冷凝器散熱量。
制熱時：室內蒸發器散熱量（制熱量）＝壓縮機消耗功率＋室外冷凝器吸熱量。
